⭐ CÔNG TẮC TAY HÀN TIG – CẤU TẠO, CHỨC NĂNG, LỖI THƯỜNG GẶP & CÁCH THAY ĐÚNG CHUẨN

Công tắc tay hàn TIG (Switch TIG, nút on/off mỏ hàn TIG) là bộ phận điều khiển bật/tắt hồ quang, kích hoạt hệ thống khí và khởi động chu trình hàn. Đây là linh kiện nhỏ nhưng ảnh hưởng trực tiếp đến độ ổn định mồi hồ quang, độ an toàn và cảm giác cầm mỏ.

1. Công dụng của công tắc tay hàn TIG

✔ Khởi động hồ quang

Giữ hoặc bấm công tắc → máy bắt đầu cấp dòng + cấp khí → hồ quang được tạo ra.

✔ Kiểm soát chế độ 2T – 4T

• 2T: bấm để hàn – nhả để tắt

• 4T: bấm 1 cái để bắt đầu – bấm thêm cái nữa để kết thúc
  Công tắc phải nhạy, tiếp điểm chuẩn để không gây trễ.

✔ Điều khiển dòng chảy điện

Nếu công tắc tiếp xúc kém → hồ quang chập chờn, khó giữ ổn định.

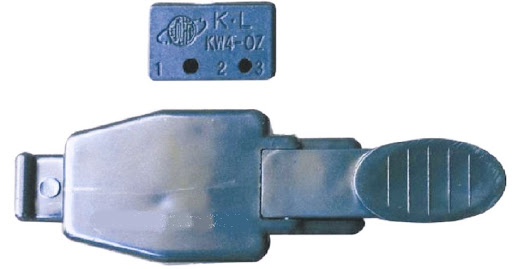

2. Cấu tạo công tắc mỏ hàn TIG

Một công tắc chuẩn gồm 3 phần:

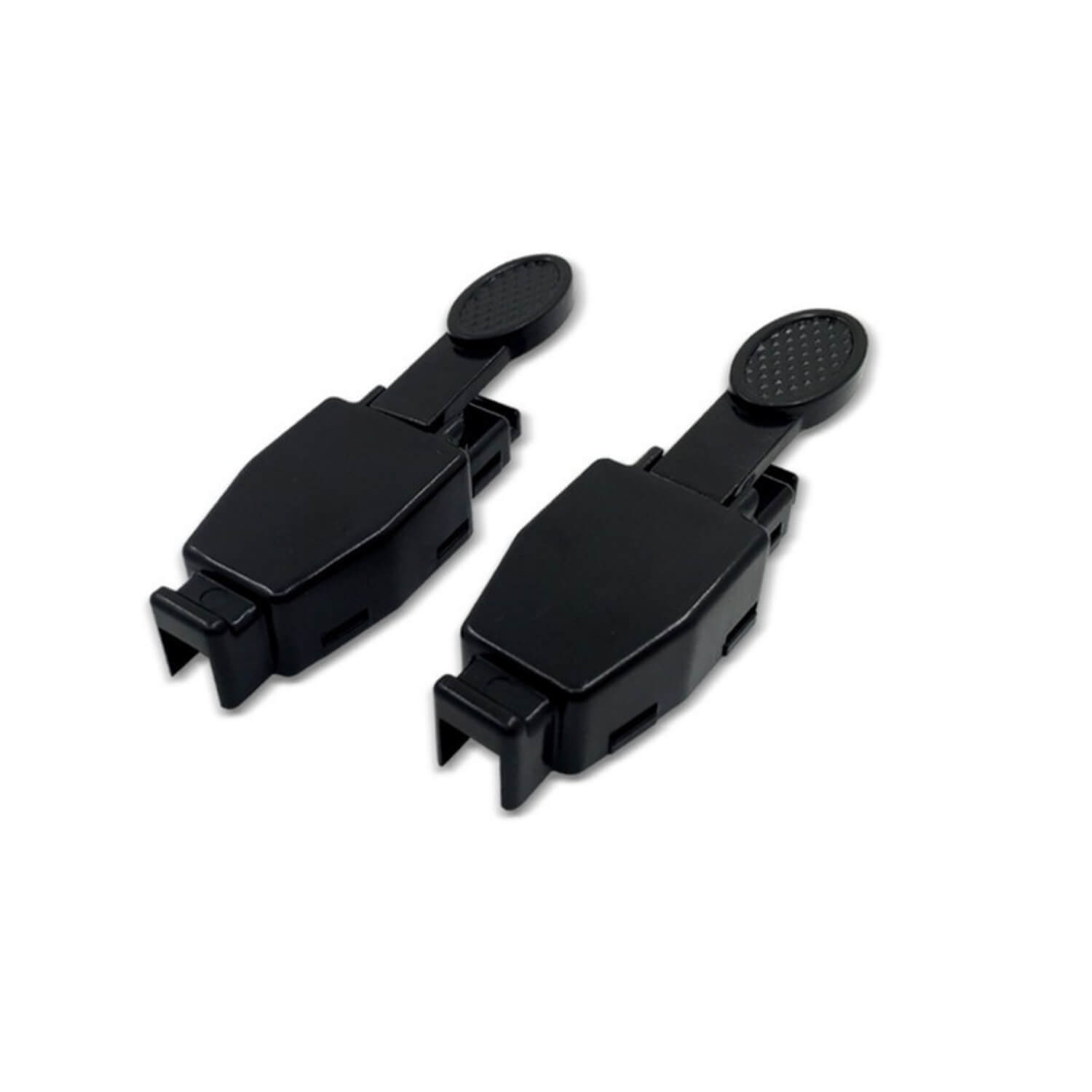

1) Nút bấm ngoài

Nhựa chịu nhiệt, dạng phẳng hoặc nhô cao tuỳ loại mỏ (WP17 – WP20 – WP26 – QQ150).

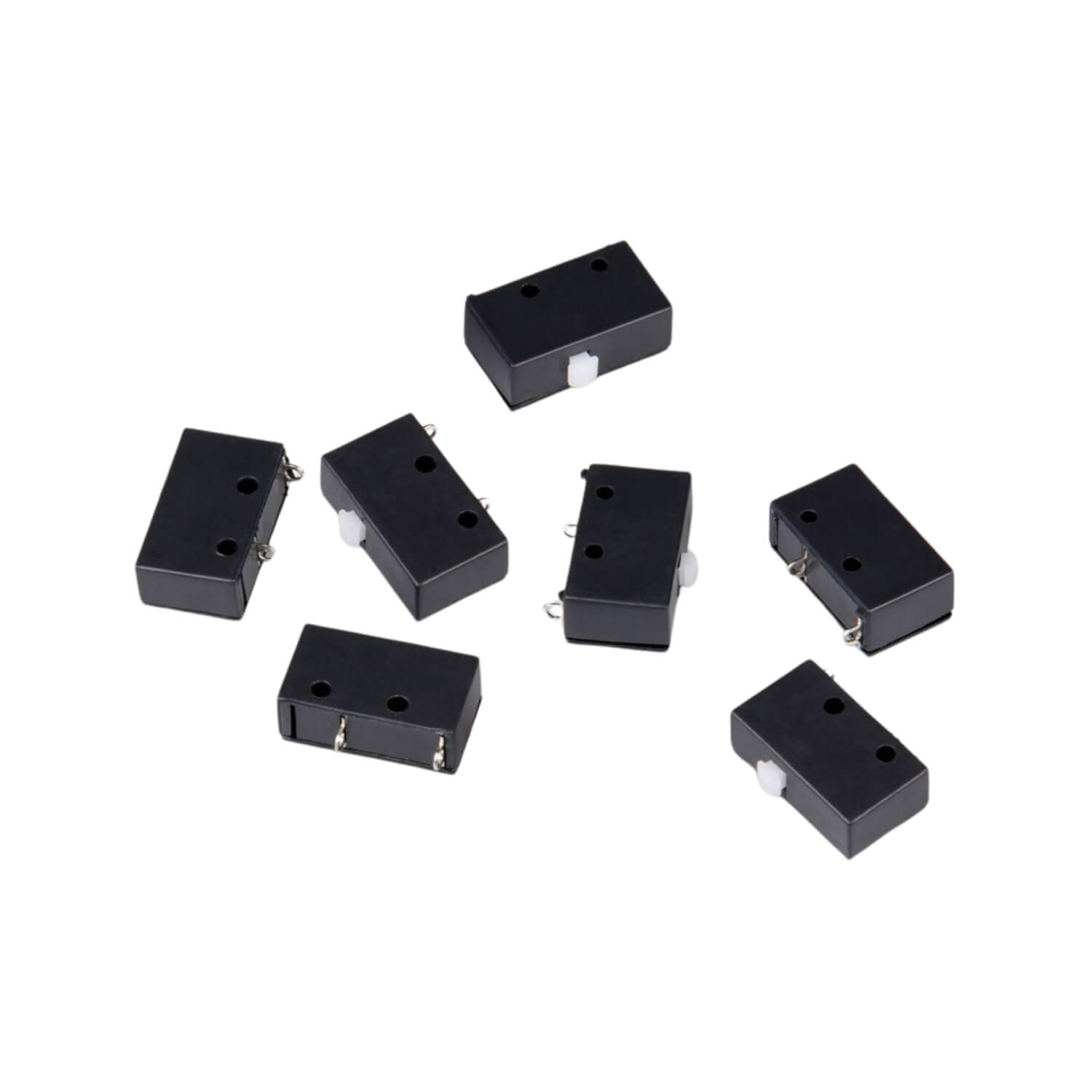

2) Thân công tắc (Switch block)

Bên trong có:

• Tiếp điểm đồng

• Lò xo đàn hồi

• Cặp dây tín hiệu điều khiển

3) Dây tín hiệu

Dẫn về máy qua jack kết nối.
Lớp vỏ dây chống nóng – chống gập – chống cháy.

Loại chuẩn thường chịu được nhiệt 100–150°C ngay sát tay mỏ.

3. Dấu hiệu công tắc TIG bị lỗi

❌ Bấm không ăn – mồi không lên

Nguyên nhân: tiếp điểm cháy hoặc gãy lẫy.

❌ Phải bấm mạnh mới hàn được

Do lò xo yếu hoặc nút bị kẹt.

❌ Hồ quang chập chờn khi hàn

Công tắc tiếp xúc không đều, oxi hóa chân đồng.

❌ Khí không ra khi bấm

Dây tín hiệu đứt ngầm → máy không nhận được lệnh.

❌ Bị nóng hoặc chảy nhựa

Do công tắc lô, không chịu được nhiệt độ của mỏ TIG.

4. Nguyên nhân khiến công tắc TIG nhanh hỏng

✔ Nhiệt độ khu vực tay mỏ cao (đặc biệt WP26, QQ150 – dòng lớn)
✔ Hàn 4T liên tục → tần suất bấm nhiều
✔ Vỏ mỏ bị gãy đè vào nút bấm
✔ Dầu mỡ, bụi nhôm – inox bám vào tiếp điểm
✔ Dùng sai loại công tắc không đúng model mỏ

5. Cách chọn công tắc hàn TIG đúng loại

👉 1. Chọn đúng model mỏ

• WP26 dùng công tắc dạng nhỏ, ngắn

• WP17/WP20 dùng công tắc mini

• QQ150 dùng công tắc dài, nhậy, form khác WP26

• Tay mỏ P80, P200 không dùng chung công tắc TIG

👉 2. Chọn dây chịu nhiệt

Tối thiểu chịu 100°C để không chảy, không đứt ngầm.

👉 3. Chọn hàng chính hãng – tránh hàng lô

Hàng rẻ thường bị:

• tiếp điểm nhanh cháy

• bấm ăn không nhạy

• dễ chảy nhựa sau 1–2 tuần

6. Hướng dẫn thay công tắc TIG đúng chuẩn

1. Tháo nắp tay mỏ

2. Rút công tắc cũ ra khỏi khe giữ

3. Kiểm tra dây tín hiệu – tránh đứt gãy

4. Lắp công tắc mới vào đúng rãnh

5. Siết vỏ tay mỏ lại, đảm bảo nút bấm không kẹt

6. Test 2T – 4T trước khi đưa vào hàn thật

🔥 Lưu ý: Không dùng keo dán công tắc, dễ làm kẹt hành trình.

📌 7. MUA CÔNG TẮC HÀN TIG CHÍNH HÃNG TẠI HẢI DƯƠNG

CÔNG TY TNHH LONG ĐỨC KHÔI — Nhà phân phối thiết bị hàn cắt chính hãng Jasic – Riland – Redbo.

📍 Cơ sở 1: Số 61, Đường Thống Nhất, TP Hải Dương
📍 Cơ sở 2: 738, Lê Thanh Nghị, TP Hải Dương
🌐 Website: longduckhoi.vn
✉️ Email: longduckhoi@gmail.com
📞 Hotline / Zalo: 0778.342.222

Chuyên cung cấp:

• Công tắc mỏ TIG WP17/WP20/WP26

• Công tắc mỏ TIG QQ150

• Dây mỏ, tay mỏ, đuôi mỏ, collet – nozzle – gas lens

• Mỏ TIG hàng chính hãng đầy đủ linh kiện thay thế
